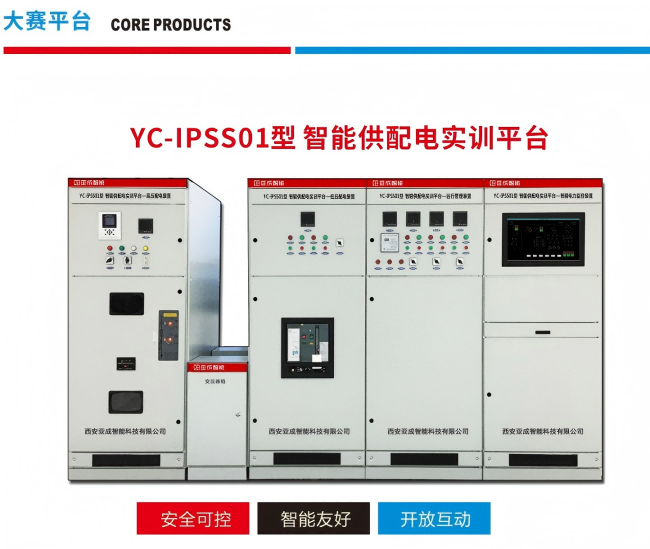

产品简介

       本平台是一套典型的高压10KV，低压380V的供配电系统。系统由高压配电装置、低压配电装置、运行管理装置以及智能电力监控装置组成。实训装置与工厂配电装置相同，能真实展示工业现场供电系统，为了保证实训的安全，本平台高压装置一次为380V、二次控制为220V，低压装置一次为36V、二次为36V。通过电力云系统采集电力设备参数，使用手机APP监控整套设备。平台采用模块化结构设计，安全可控、智能友好就、开放互动，以真实直观的实训教学方式对学生进行专业技能训练。

产品涉及课程
       供配电技术、工厂供电、电工基础、电力系统继电保护技术、微机继电保护技术、电力系统自动装置配电网自动化、高电压技术、PLC控制技术、电气控制技术等
主要设备尺寸

       高压配电装置(宽x深x高):800mmx900mmx1900mm

       智能电力监控装置(宽x深x高):800mmx800mmx1900mm

       低压配电装置(宽x深x高):800mmx800mmx1900mm

       运行管理装置(宽x深x高):800mmx800mmx1900mm

       变压器(宽x深x高):400mmx400mmx700mm

       电源箱(宽x深x高):400mmx400mmx700mm

实训内容
       1、高压开关操作
       2、继电保护整定
       3、倒闸操作训练
       4、低压断路器一次、二次接线安装
       5、低压断路器就地操作
       6、电力仪表的接线安装
       7、电力仪表参数设置
       8、故障设置和故障排查
       9、自动无功补偿
       10、能量管理
       11、双电源自动投切
       12、区域负荷管理
       13、单级负荷管理
       14、配电装置远程监测与控制
       15、电力监控系统软件编程
       16、变电站一次系统模拟操作
       17、电力云APP终端监控
